Lo necesario para poder hacer un Proyecto

Opción 1 – La más cómoda para usted

Yo me encargo personalmente de realizar la visita, tomar todas las medidas necesarias y preparar el proyecto completo según sus preferencias.

Para este servicio es necesario hacer un depósito previo, que será descontado del último plazo en caso de contratar el trabajo.
El depósito no es reembolsable si finalmente no se lleva a cabo la obra. El pago debe realizarse por adelantado (personalmente, transferencia, bizum).

Para conocer el importe del depósito, envíeme un correo con:

• El horario que está más disponible.

• Su nombre completo.

• El domicilio donde se realizará la medición.

• Su teléfono de contacto.

Opción 2: orientado a profesionales o particulares con experiencia

Envío de datos

Si tiene correo, preferiblemente, los datos deben enviarse por correo electrónico.

❌ Nunca envíe datos importantes por mensajes de voz. No garantizamos una correcta recepción si los datos llegan por este medio.

Información que debe incluir en el pedido o presupuesto de armarios:

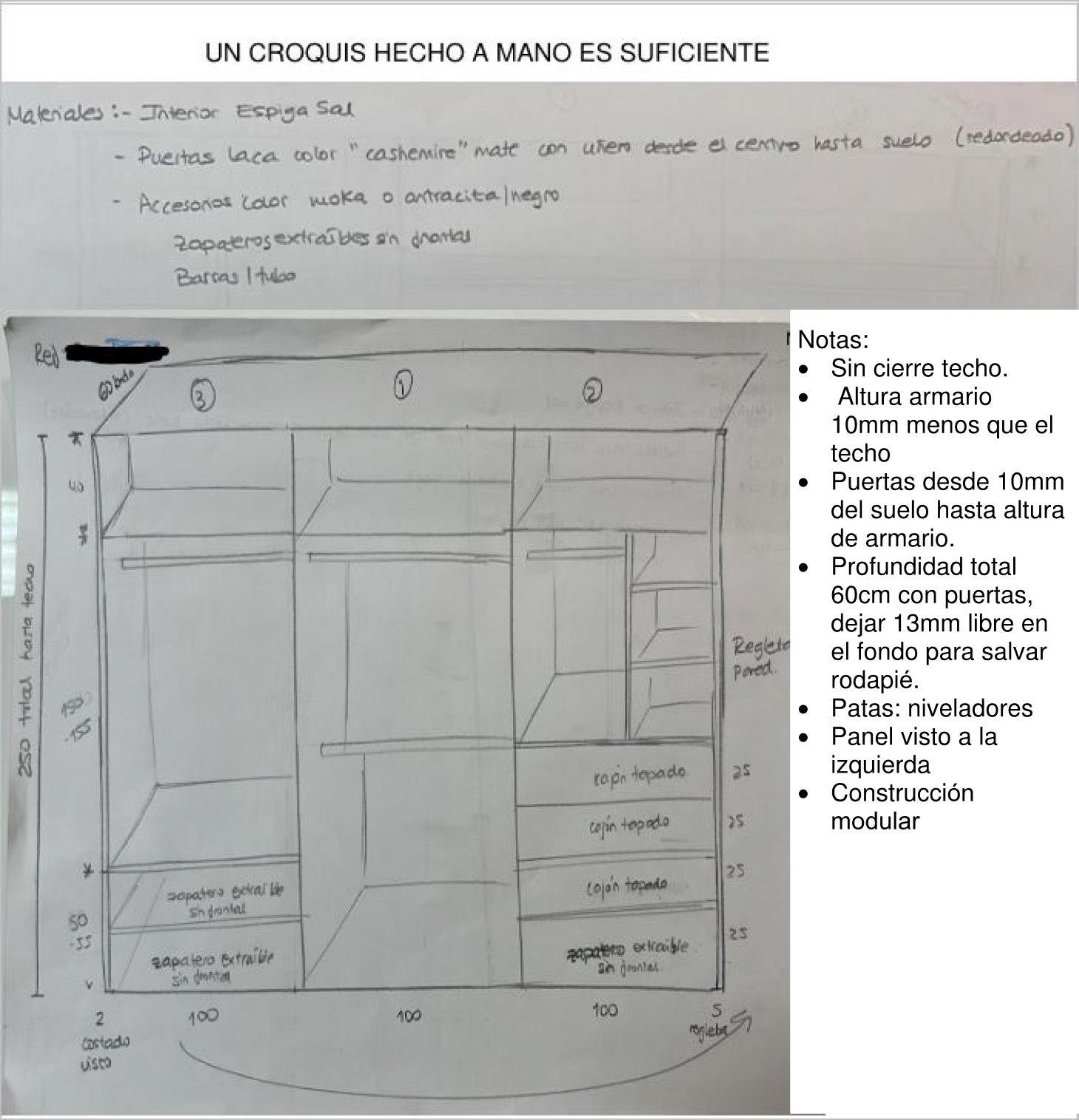

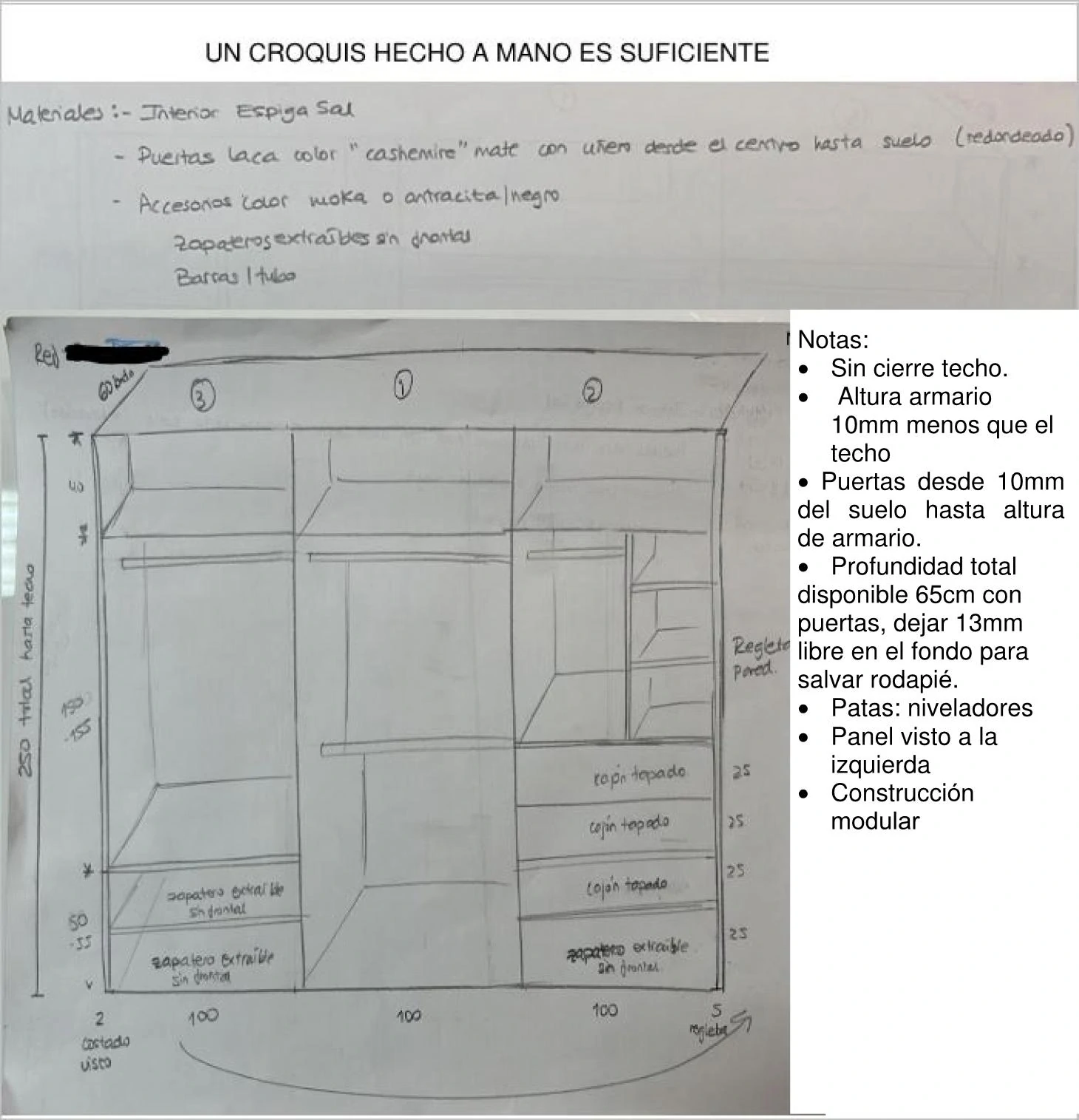

• Croquis del armario:
  • Puede hacerlo a mano o con un programa.
  • Si lo hace en AutoCAD, puede enviarnos el archivo en formato .DWG (versión 2013) o .DXF. En ese caso, no es necesario anotar las medidas manualmente. No olvide poner notas aclaratorias. Es recomendable que las cotas de espacios que haya acordado con su cliente sean en color diferente al resto de las cotas. De esta forma sabremos qué espacios se deben de respetar. Ponga una nota: COTAS EN COLOR …. RESPETARLAS.
  • Si dibuja a mano, anotar todas las medidas con números legibles. No ponga números pequeños que no se distingue claramente si es un 5 o un 6.
  • Si es posible anote:
    • Alto total del espacio. En la altura tener en cuenta si hay cornisa. Si es techo inclinado poner las dos alturas.
    • Ancho total del espacio. Tener en cuenta el rodapié.
    • Ancho del armario. Ojo con el rodapié. (OPCIONAL)
    • Profundidad del espacio disponible.
      • Tener en cuenta el grueso del rodapié al indicar la profundidad del armario.
      • Profundidad del armario. Ojo con el rodapié. Indicar si la medida incluye puertas o no en el caso de puertas abisagradas.
      • Si desea un espaciado específico en el interior, indíquelo en el croquis.
    • Si lo sabe indique el espacio que quiere debajo de las barras de colgar perchas. (OPCIONAL)
• Fecha.
• Nombre de la empresa. Si eres particular tu nombre.
• Referencia de la obra.
• Referencia del armario si hay mas de un armario. Ejemplo: Dormitorio Juan.
• Tipo de armario. Esto da una idea general del armario a construir. Si se detalla en el croquis no hace falta. Ejemplos:
  • Armario entre paredes, regletas a cada lado.
  • Armario con pared a la derecha, panel a la izquierda.
  • Armario empotrado.
• Materiales para interiores y puertas
• Tipo de ensamblaje preferido. (OPCIONAL) Ver opciones.
• Tipo de puertas

Indistintamente del medio que se use para hacer el croquis, el dibujo debe incluir al menos los siguientes detalles mediante anotación escrita en el croquis, es mejor anotarlo que dibujar líneas que solo usted sabe que representan :

• Tipo de pata. Opciones disponibles (si quiere usar otra pata, ponga sin patas):
  • Nada. Sin patas: opción solo para profesionales. si quiere zócalo especificarlo y la altura del zócalo.
  • Nivelador: Altura mínima 17 mm y 5 mm de regulación. El zócalo es una pieza puesta en horizontal grueso 18 o 19 dependiendo del color del cuerpo. Las puertas van casi a suelo, 10 mm del suelo o la distancia que usted prefiera. La base del armario se suministra con taladros pasantes para la colocación de los niveladores. La regulación se hace desde el interior del armario con una llave Allen. Los taladros de regulación se ven desde el interior del armario se pueden tapar con los tapones de color negro provistos con los niveladores o hay quienes prefieren usar pegatinas adhesivas (las pegatinas no se suministran).

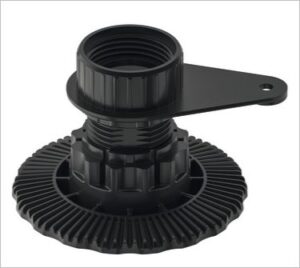

  • Nivelador / Deslizador Axilo: (SE PONDRA ESTE NIVELADOR SI NO ESPECIFICA OTRO).
    • Para embutir a presión, altura de construcción: 35-45 mm. Se suministra la base del armario con taladros ciegos de 35 mmØ. No hay taladros pasante para la regulación desde el interior. El zócalo de 40 mm de alto no puede ir enrasado con la base, tiene que ir arremetido. La regulación tiene dos opciones:

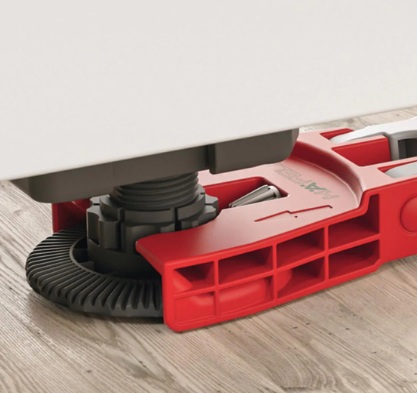

    • Usando la herramienta de regulación (ver imagen más abajo o consulte la web de Hafele).
    • Usando el centro de los taladros de 35Ø mm hacer agujeros pasantes con una broca de 8 ó 10 mmØ. Este nivelador también permite la regulación desde el interior del armario.
      • Ventajas de este nivelador respecto al anterior:
        • Mas robusto. Permite deslizar el armario si hace falta.
        • Si tiene la herramienta de regulación puede dejar el interior limpio de taladros.
        • Si no la tiene es suficiente un agujero para que pase el destornillador. Luego lo tapa con una pegatina.
  • Pata Axilo: La base del armario vendrá con los taladros para la colocación de la pata Axilo. Los taladros son ciegos y no se ven desde el interior del armario. Para la regulación necesitará tener la herramienta. Las alturas de regulación son:
    • 53/70 se suministra zócalo de 60 mm.
    • 90/120 se suministra zócalo de 100 mm.
    • Las puertas pueden solapar sobre el zócalo a una distancia del suelo de 10 mm o la distancia que usted diga. Si quiere usar sus patas, ponga SIN PATAS.
  • Pata 100: es la pata clásica de cocina. Contar 105 mm mínimo de altura de pata. Se suministra rodapié de 100mm. La regulación es manual girando la pata. (en armarios de mucha profundidad puede que no llegue manualmente a la pata)

• Remates a incluir en el perímetro del armario. Puede usar o no las abreviaturas que se sugieren a continuación, lo importante es que lo ponga y se entienda.
• REGLETAS
  • Escribirlo en el croquis y en el lado donde va la regleta seguido de la medida. Ejemplo: RG40 para una regleta de ancho 40.Por defecto se suministran algo más grandes.
• CIERRE TECHO. Ejemplo: CT50. Se suministra algo más grande.
• TAPAJUNTAS
  • Los tapajuntas se suministran de la medida que pide en ancho, el largo se suministra algo más grande que la medida de diseño.
• RODAPIE / ZOCALO: solo si ha puesto SIN PATAS tiene que indicar la altura del rodapié. Se suministra sobredimensionado en largo.

Todos los remates se suministran sobredimensionados para ajustarlos en obra. Si quiere una determinada sobredimensión ponerlo. Si no quiere sobredimensión tiene que especificarlo.

Si quiere, puede abreviarlo:

RG40+30 sería una regleta que en diseño es de 40 mm con una sobredimensión de 30 mm y de largo la medida resultante del diseño +20 mm por defecto.

Si quiere que no haya sobredimensión, puede escribirlo de esta forma RG40+0.

Si quiere que tampoco el largo tenga sobredimensión puede anotarlo de esta forma RG40+0+L0.

También puede hacerlo de forma general para todo el proyecto mediante una sola anotación especificando todo el proyecto.

Puede anotar una determinada sobredimensión también en el largo de esta forma RG40+30+L50 el resultado es una regleta de 70 mm de ancho y largo el del diseño + 50 mm.

Si quiere anotar un largo fijo independientemente de la medida de diseño escribir por ejemplo para un tapajuntas TPJ70+LT2500 = tapajuntas de ancho 70mm y largo total 2500mm sin sobredimensión.

Importante especificar la unidad de medida y no mezclar mm y cm en un mismo proyecto. Puede hacerlo de forma general indicando por ejemplo: MEDIDAS EN CM.
